AUTONICS SCM-US48I Series
USB ↔ RS485 통신 변환용 통신 컨버터
* USB 신호를 RS485 신호로 변환하여 최대 1.2km까지 전송 가능
* RS485 transceiver를 통해 USB 통신부와 RS485 통신부 전기적 절연 (2500VRMS) 설계
* 서지 보호회로 내장으로 안전성 및 내구성 향상
* USB 호스트 컨트롤러부에서 공급되는 버스 파워(bus power)에 의한 구동으로, 별도의 외부 전원 공급없이 기기간 연결 용이
* 노이즈 제거용 Ferrite Core를 내장한 USB 2.0 AB 타입의 케이블 기본 제공
* 다양한 운영체제(OS) 지원 : Windows 98, 98SE. ME, 2000, Server 2003, XP, Vista, 7
* USB1.1과 USB 2.0 규격 호환으로 사용자 편의성 향상
다운로드

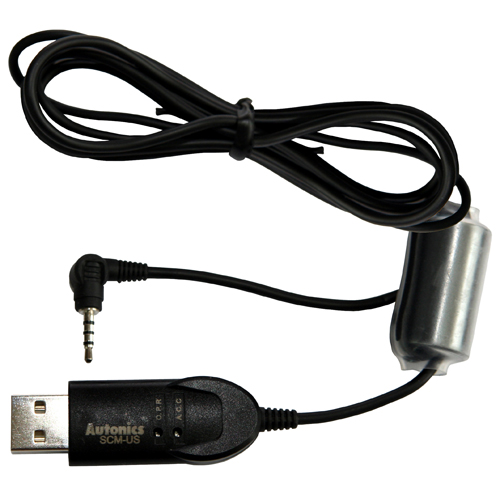

AUTONICS SCM-US Series
다양한 OS를 지원하며, USB포트를 활용하는 데이터 통신용 컨버터
* 다양한 OS 지원 : Windows 98, 98SE, ME, 2000, Server 2003, XP, Vista, 7
* USB1.1과 USB 2.0 HOST controller 호환
* 데이터 송·수신/전원 투입 시 표시 LED 동작으로 펀리성 강화
* 장치와 PC의 연결이 간단함
* 보호회로 내장으로 안전성 및 내구성 향상
* 노이즈 제거를 위한 Ferrite Core 내장형 케이블 적용
* 비절연 타입
다운로드

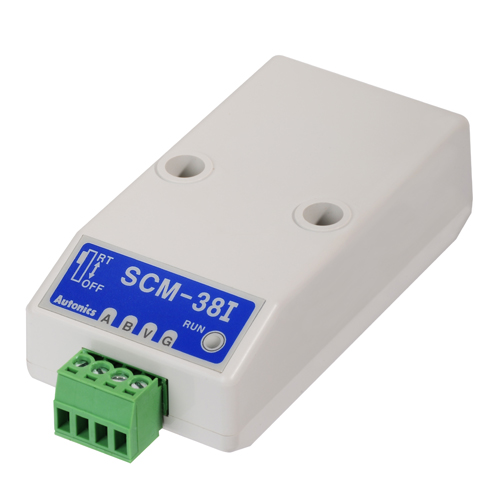

AUTONICS SCM-38I Series
RS232C↔RS485로 변환용 통신 컨버터
* 서지 보호회로 내장
* 신호선 절연 형태 (RS232C와 RS485 절연)
* Tx-Enable 신호 자동 생성
다운로드

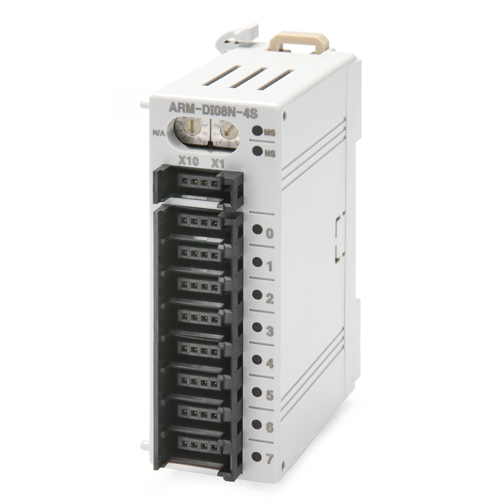

AUTONICS ARM Series
Modbus RTU 리모트 I/O (디지털형)
*Modbus RTU 표준 프로토콜 채용
*통신, I/O, 내부 회로간 절연으로 노이즈 영향 최소화
*e-CON 사양의 센서 커넥터 사용: 결선 작업의 공수 절약 (※센서 커넥터 CNE 시리즈 별매)
*콤팩트한 사이즈
: W26×L76×H54mm의 소형 크기로 협소한 공간에도 설치 가능
: DIN rail 방식과 나사 고정 방식 모두 취부 가능
*다양한 기능으로 실시간 모니터링 가능
: 통신 속도 자동 인식, 네트워크 전원전압 감시
: 확장 유닛의 개수 및 사양 읽기, 기본 확장 유닛의 모델명 읽기
: Single byte 입/출력, Multi byte 입/출력 및 상태 Flag 모니터링
*용이한 확장 가능
: 마스터 유닛 1개당 최대 63개의 기본 유닛 장착 가능
: 기본 유닛 1개당 최대 7개의 확장 유닛 부착 (최대 64점까지 입/출력 제어 가능)
: 다양한 입/출력 유닛 제공으로 사용자가 원하는 입/출력 사양 조합 가능
: 통신 선로만으로 전원 및 통신 시스템 구성 가능
*높은 신뢰성 구현: 서지, 단락, 과열, 전원 역접속 및 정전기 보호 회로 내장
다운로드

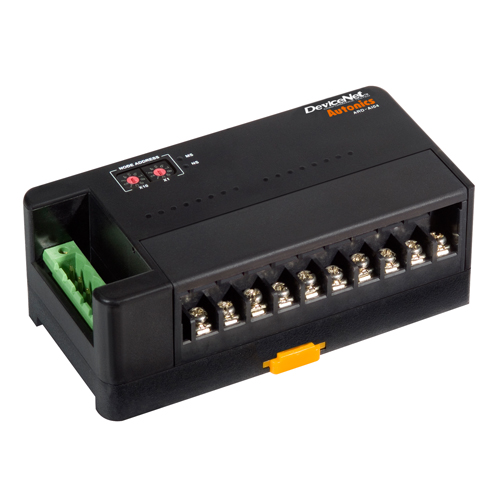

AUTONICS ARD Series
DeviceNet 리모트 I/O (디지털/아날로그형)
[ 아날로그형 ]
* 개방형 표준 Network인 DeviceNet 채용
: 특별한 추가 작업없이 디바이스넷 기반의 다른 기종간 통신 가능
: 통신 선로만으로 전원 및 통신 시스템 구성 가능
: 마스터 유닛 1개당 최대 63개의 유닛 연결 가능
* 차동입력방식 (+, - 입력 신호의 차이를 측정)으로 노이즈에 강하며 고정도 (0.3%) 측정 가능
* 다양한 입·출력 범위: 0-5VDC, 1-5VDC, 0-10VDC, -5-5VDC, -10-10VDC, DC4-20mA, DC0-20mA
* 스케일 기능: 아날로그 입·출력 범위에 대해 상/하한 스케일 값 설정 가능 (설정 범위: -28,000~28,000)
* 다양한 기능 제공 - 통신 속도 자동인식, 네트워크 전압 감시, 입력 디지털 필터, Peak/Bottom Hold, 히스테리시스, 모델명 및 유닛의 수 읽기, 입·출력 및 상태 Flag 모니터링
* 서지, 전원 역접속 및 정전기 보호 회로 내장
* DIN rail 방식과 나사 고정 방식 모두 취부 가능
[ 디지털형 ]
* 통신 속도 자동 인식 : 마스터와 접속시 통신 속도 자동인식 기능
* 네트워크 전원전압 감시
: 설정값 이하가 되면 네트워크 전원전압 감시 이상 플래그를 Explicit 메세지로 받는 것이 가능
* 확장 유닛 증설 가능
- 일반단자대형 : 확장 유닛을 3개까지 연결 가능
- 센서커넥터형 : 확장 유닛을 7개까지 연결 가능
- I/O점수는 일반단자대형, 센서커넥터형 모두 최대 64점까지 확장 가능
* 확장 유닛 개수 읽기 : 연결된 확장 유닛의 개수 읽기
* 유닛 모델명 읽기 : 연결된 유닛의 모델명 읽기(센서 커넥터형)
* 유닛 Spec 읽기 : 연결된 유닛 Spec 읽기
