AUTONICS AiS Series
펄스열 입력형 서보 시스템
• 서보모터에 비해 경쟁력 있는 가격으로 클로즈루프 구현
• 빠른 응답성으로 서보보다 단거리 연속 기동에 유리
• 튜닝이 필요없어 누구나 손쉽게 사용 가능
• 정지 시 토크 유지 및 미세 진동(헌팅)이 없어 비전 검사기 등 정밀 장비 적용에 유리
• 저속 영역에서 저진동 운전 및 고속 영역에서 고토크 구현 가능
• 발열이 적고, 타사 대비 동일사이즈 고토크 구현 가능
• 분해능 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 (10단계)
• 다양한 알람 출력 : 과전류, 과속, 과열, 모터 접속 이상, 엔코더 접속 이상 외
※ 적용분야 : 반도체 장비, 3D 프린터, 비전검사기, 칩마운트, 직교로봇, 이송장비, 얼라이먼트 스테이지 등 정밀함을 요구하는 분야

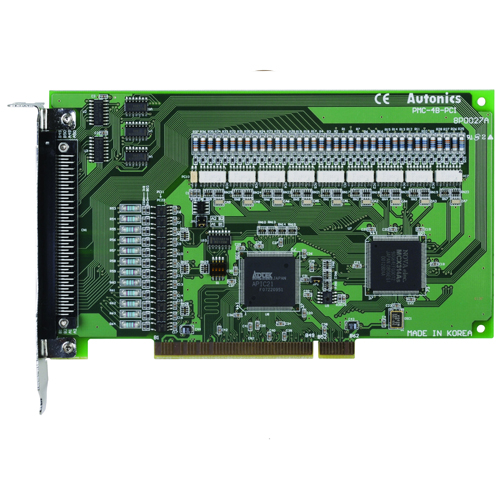

AUTONICS PMC-4B-PCI Series
4축 보드형 PC기반 PCI 방식의 모션 컨트롤러
* 4축 독립 AC Servo Motor 및 Step Motor제어 가능
* PC-PCI Card
* 자동 원점 복귀 실행 및 동기동작 기동
* 원호/직선, Bit Pattern/연속/가감속 Drive에서 보간 가능
* 2축/3축 선속 일정
* Windows 98, NT, 2000, XP, 7 호환가능
* Labview 라이브러리 및 도움말, C언어 라이브러리 및 예제 지원(홈페이지에서 다운로드)

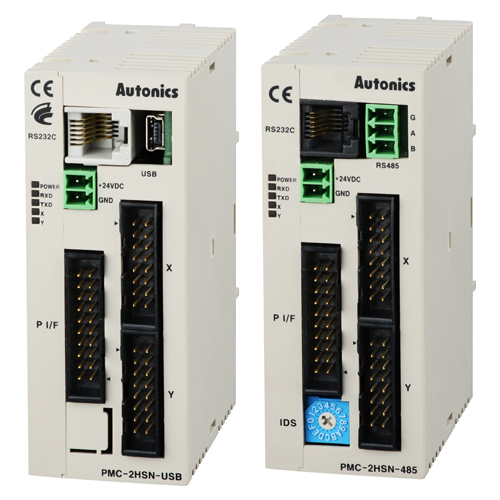

AUTONICS PMC-2HSN Series
범용 2축 모션 컨트롤러
* 최대 4Mpps의 고속 운전으로 독립 2축 제어
* 직선/원호 보간 지원(PMC-2HSP)
* 17가지 명령어 조합에 의한 200 스텝까지의 다양한 동작 구현 (단, PMC-2HSN 시리즈는 원호/직선 보간 명령어를 제외한 13가지 명령어)
* 다양한 제어 인터페이스(USB, RS232C, RS485, Parallel I/F)지원
* Modbus RTU 표준 프로토콜을 적용한 RS485 통신 지원으로 최대 16대, 32축 제어 가능
* 4가지의 운전모드 : 조그 모드, 연속 모드, 인덱스 모드, 프로그램 모드
* 대칭/비대칭 사다리꼴 가감속 및 S자 가감속 구동 기능

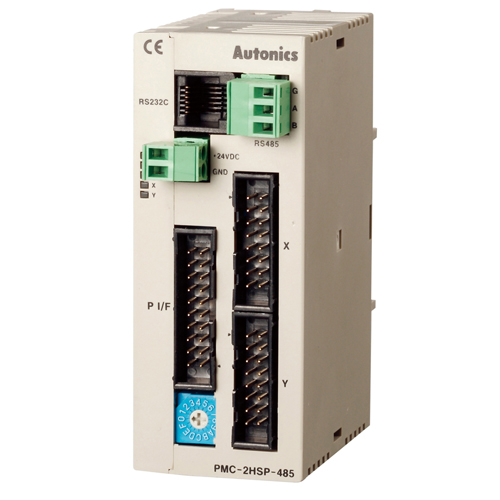

AUTONICS PMC-2HSP Series
보간형 고속 2축 모션 컨트롤러
* 최대 4Mpps의 고속 운전으로 독립 2축 제어
* 직선/원호 보간 지원
* 17가지 명령어 조합에 의한 200 스텝까지의 다양한 동작 구현 (단, PMC-2HSN 시리즈는 원호/직선 보간 명령어를 제외한 13가지 명령어)
* 다양한 제어 인터페이스(USB, RS232C, RS485, Parallel I/F)지원
* Modbus RTU 표준 프로토콜을 적용한 RS485 통신 지원으로 최대 16대, 32축 제어 가능
* 4가지의 운전모드 : 조그 모드, 연속 모드, 인덱스 모드, 프로그램 모드
* 대칭/비대칭 사다리꼴 가감속 및 S자 가감속 구동 기능

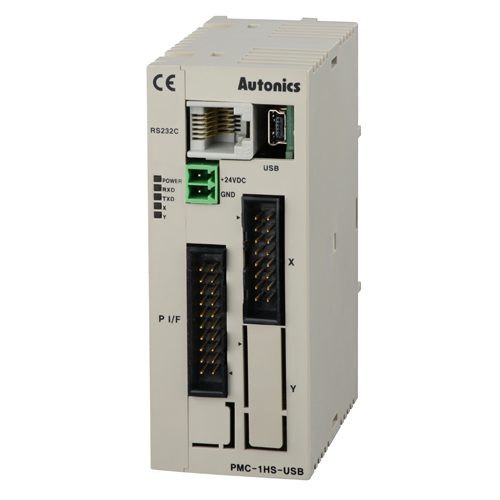

AUTONICS PMC-HS Series
고속 1축/2축 Stand-Alone 타입 모션 컨트롤러
* 최대 4Mpps의 고속운전
* 4가지의 동작모드 : 스캔 모드, 연속 모드, 인덱스 모드, 프로그램 모드
* 각 축 12가지 제어 명령어 조합에 의한 64스텝까지의 다양한 동작구현
* PLC와 연결 가능한 병렬 입출력 단자 내장(Parallel I/F)
* 전용 SW에 의한 동작 프로그램, 파라미터 작성 및 편집
* XY Stage 동작에 편리한 조이스틱 신호 입력 대응
* 전기종 시리얼 포트 (RS232C) 탑재로 원격제어
* 티칭 유니트 (PMC-2TU-232)를 이용한 티칭 및 모니터링 기능
AUTONICS MD5-HD14-2X/3X Series
다축 보드형 마이크로스텝 드라이버
* 단일 전원(20-35VDC)으로 2축 또는 3축의 모터 구동
* Custom IC와 표면 실장화에 의한 회로 구성으로 소형·경량·고품질 실현
* 저소음·저진동 회전을 위한 마이크로 스텝 구동 가능
* 마이크로 스텝 구동으로 저속 회전, 초정밀 제어 가능
* 최고 분해능은 250분할: 기본 스텝 각이 0.72°인 5상 스테핑 모터일 경우 1펄스당 0.00288°단위로 제어 가능
* 자동 전류 다운, 자기 진단 기능 등 다양한 기능 내장
* 외부 노이즈의 영향을 최소화하기 위한 포토 커플러 입력, 절연방식 채용
AUTONICS MD5-HF28 Series
2.8A/Phase, AC전원형 마이크로스텝 드라이버 (알람출력기능)
* 바이폴라 정전류 펜타곤 드라이브 방식
* 자동전류 다운, 셀프 테스트 기능 등 다수의 기능 내장
* 마이크로 스텝 구동으로 저속회전, 초정밀 제어 가능 (MD5-HD14, MD5-HF14, MD5-HF14-AO, MD5-HF28) [최고 분해능은 250분할입니다. 기본 스텝 각이 0.72˚인 5상 스테핑 모터일 경우 1펄스당 0.00288˚제어가 가능하며, 모터를 1회전 시키는데는 125,000펄스가 필요합니다.
* 외부 노이즈의 영향을 최소화하기 위한 Photo coupler 입력 절연방식 채용
AUTONICS MD5-HF14 Series
1.4A/Phase, AC전원형 마이크로스텝 드라이버 (알람출력내장)
* 바이폴라 정전류 펜타곤 드라이브 방식
* 자동전류 다운, 셀프 테스트 기능 등 다수의 기능 내장
* 마이크로 스텝 구동으로 저속회전, 초정밀 제어 가능 (MD5-HD14, MD5-HF14, MD5-HF14-AO, MD5-HF28) [최고 분해능은 250분할입니다. 기본 스텝 각이 0.72˚인 5상 스테핑 모터일 경우 1펄스당 0.00288˚제어가 가능하며, 모터를 1회전 시키는데는 125,000펄스가 필요합니다.
* 외부 노이즈의 영향을 최소화하기 위한 Photo coupler 입력 절연방식 채용
AUTONICS MD5-HD14 Series
1.4A/Phase, DC전원형 마이크로스텝 드라이버
* 바이폴라 정전류 펜타곤 드라이브 방식
* 자동전류 다운, 셀프 테스트 기능 등 다수의 기능 내장
* 마이크로 스텝 구동으로 저속회전, 초정밀 제어 가능 (MD5-HD14, MD5-HF14, MD5-HF14-AO, MD5-HF28) [최고 분해능은 250분할입니다. 기본 스텝 각이 0.72˚인 5상 스테핑 모터일 경우 1펄스당 0.00288˚제어가 가능하며, 모터를 1회전 시키는데는 125,000펄스가 필요합니다.
* 외부 노이즈의 영향을 최소화하기 위한 Photo coupler 입력 절연방식 채용
AUTONICS MD5-ND14 Series
1.5A/Phase, DC전원형 노멀 스텝 드라이버
* 바이폴라 정전류 펜타곤 드라이브 방식
* 자동전류 다운, 셀프 테스트 기능 등 다수의 기능 내장
* 마이크로 스텝 구동으로 저속회전, 초정밀 제어 가능 (MD5-HD14, MD5-HF14, MD5-HF14-AO, MD5-HF28) [최고 분해능은 250분할입니다. 기본 스텝 각이 0.72˚인 5상 스테핑 모터일 경우 1펄스당 0.00288˚제어가 가능하며, 모터를 1회전 시키는데는 125,000펄스가 필요합니다.
* 외부 노이즈의 영향을 최소화하기 위한 Photo coupler 입력 절연방식 채용
