AUTONICS T3/T4 Series
디지털 설정형 온도조절기/온도표시기 업그레이드
• DIN 규격의 다양한 사이즈
- 디지털 스위치 설정형 : W48 X H48, W48 X H96, W72 X H72, W96 X H96mm
- 표시 전용 : W48 X H24, W48 X H48, W48 X H96, W72 X H36, W72 X H72, W96 X H48, W96X H96mm
• 다양한 제어 출력 (Relay 출력/SSR 구동 출력/전류출력)
• 히터, 냉각기 동시 제어 가능한 2단 설정 (T4LP)
• 입력 센서 추가 : 열전대 K(CA), J(IC)
※ 보다 자세한 업그레이드 사항은 카탈로그를 참고해주시기 바랍니다.
(전원사양 및 접속 단자 변경 외)
다운로드
AUTONICS TCN Series
설정값 및 현재값 동시 표시 가능한 2단 표시 실속형 PID 제어 온도조절기
* 신개발 PID제어 알고리즘 채용 및 100ms 고속샘플링 구현을 통한 이상적인 온도제어 실현
* 릴레이 출력과 SSR 구동출력 동시 내장 : SSR 구동출력을 이용한 위상제어, 싸이클제어 가능(SSRP 기능)
* 대형표시부 채용을 통한 시인성 대폭 향상
* 커넥터 플러그 타입으로 배선작업 및 유지보수 편의성 향상 (TCN4S-□-P)
* 콤팩트 설계를 통한 취부공간 절감 : 기존 제품 대비 최대 38% 소형화(깊이 기준)
다운로드
AUTONICS TC Series
월드 베스트를 목표로 탄생한 경제형 PID 제어 온도조절기
* 신개발 PID제어 알고리즘 채용 및 100ms 고속 샘플링 구현을 통한 이상적인 온도제어 실현
* Relay 출력과 SSR 출력 동시 내장 : SSR 구동 출력을 이용한 위상제어, 싸이클 제어 가능 (SSRP 기능)
* 대형표시부 채용을 통한 시인성 대폭 향상
* 콤팩트 설계를 통한 취부공간 절감 : 기존 제품 대비 최대 38% 소형화(깊이 기준)
* 설정온도(SV) 대비 현재온도(PV)편차 표시 기능 탑재
다운로드
AUTONICS TM Series
한 대로 4채널/2채널 동시 입출력 제어 가능한 다채널 모듈형 온도조절기
* 제품 한 대로 멀티 채널(4채널/2채널)의 입.출력 제어 가능
* 고속 샘플링 제어 가능(4채널: l00ms / 2채널: 50ms)
* 모듈간 연결용 커넥터를 통한 확장으로 모듈간 통신 가능 및 전원 배선 불필요 : 최대 31대(124채널/62채널)까지 확장 가능
* 입력채널간, 절연구조 설계(내전압 l,000VAC)
* 가열/냉각 동시 제어 기능 탑재
* PC로 파라미터 설정 가능(USB 및 RS485 통신) : 디바이스 통합 관리 프로그램(DAQMaster) 무상 제공
※통신 컨버터 별매: SCM-US(USB/Serial 컨버터), SCM-38I(RS232C/RS485 컨버터), SCM-US48I(USB/RS485 컨버터) : 전원 투입/결선없이 SCM-US를 사용하여 파라미터 설정 가능
* 커넥터 결선 방식을 통한 유지 보수 편의성 제공: 센서 입력 커넥터, 제어 출력 커넥터, 전원/통신 커넥터
* 멀티 입력 / 멀티 레인지
* 히터단선경보(CT입력) 기능 ※ CT 별매: CSTC-E80LN, CSTC-E200LN
AUTONICS TK Series
PID 제어 온도조절기, AC/DC 저전압형 라인업
* 파라미터 설정에 대한 편의성 강화(DAQMaster 사용 시)
- 파라미터 마스크
사용자 환경에 불필요하거나 사용빈도가 낮은 파라미터를 숨기는 기능
- 사용자 파라미터 그룹
사용빈도가 높은 특정 파라미터를 사용자 파라미터 그룹 한 곳으로 모아 파라미터 설정을 빠르고 간편하게 할 수 있는 기능
* AC/DC 전압형 모델 추가(TK4N 제외)
* 기존 대비 10배 향상된 초고속 샘플링 실현
: 50ms의 초고속 샘플링 및 ±0.3%의 표시정도
* 대형 표시부 및 고휘도 LED 채용으로 시인성 대폭 향상
* 가열/냉각 동시 제어기능 및 자동/수동 제어 기능 탑재로
고기능 제어 실현
* 통신 기능 지원: RS485(Modbus RTU 방식)
* PC로 파라미터 설정 가능(USB 및 RS485 통신)
: 디바이스 통합관리 프로그램(DAQMaster) 무상 제공
※ 통신 컨버터 별매: SCM-US(USB/Serial 컨버터), SCM-38I(RS232C/RS485 컨버터),
* SCM-US48I(USB/RS485 컨버터)
* SSR 구동출력 또는 전류출력 선택 가능
* SSRP 기능으로 일반 ON/OFF제어, 위상제어, 싸이클제어 가능
* 히터 단선 경보(CT입력) 기능(TK4SP는 제외) (※CT 별매: CSTC-E80LN, CSTC-E200LN)
* 멀티 SV(최대 4개) 설정 기능(디지털 입력 단자를 통해 선택 가능)
* 콤팩트 설계를 통한 취부 공간 절감
: 깊이 기준 기존대비 약 38% 소형화(판넬 후면길이 60mm)
※ 단자대 보호커버 별매: R□A-COVER(TK4N, TK4SP 제외)
* 멀티 입력/멀티 레인지
다운로드

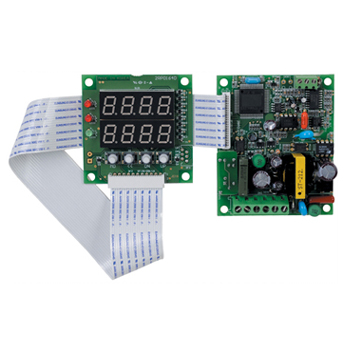

AUTONICS TB42 Series
고기능의 2중 PID 제어 보드형 온도조절기
* 고기능 및 원가 절감형
* 원하는 장소, 용도에 적합한 판넬 구성 편리함
* 2중 PID 제어 기능
* 타임 예약 기능
다운로드
AUTONICS TZ/TZN Series
멀티 입력 기능 탑재한 2중 PID 제어 온도조절기
* 2중 PID 제어 기능 : 목표값까지 빠른 응답특성을 요구할 때 사용하는 고속 응답 PID 제어 기능과 목표값까지의 응답특성이 다소 느려도 오버슈트를 최소화할 때 사용하는 저속 응답 PID 제어 기능 내장
* 고정도 실현 : 각 입력별 F.S. 값을 기준으로 ±0.3%의 고정도 실현
* 2단계 오토튜닝 제어 기능
* 멀티입력 기능(13가지의 멀티 입력형) : 온도센서 및 전압, 전류입력 선택 기능
* 다양한 보조출력 기능 내장 : LBA, SBA, 7가지 경보출력과 4가지의 경보옵션 기능 및 PV 전송출력(DC4-20mA), RS485 통신출력 내장
* 아날로그 신호 입력 시 표시값 소수점 표시 기능
다운로드
